Walcarki do kołnierzy dennic

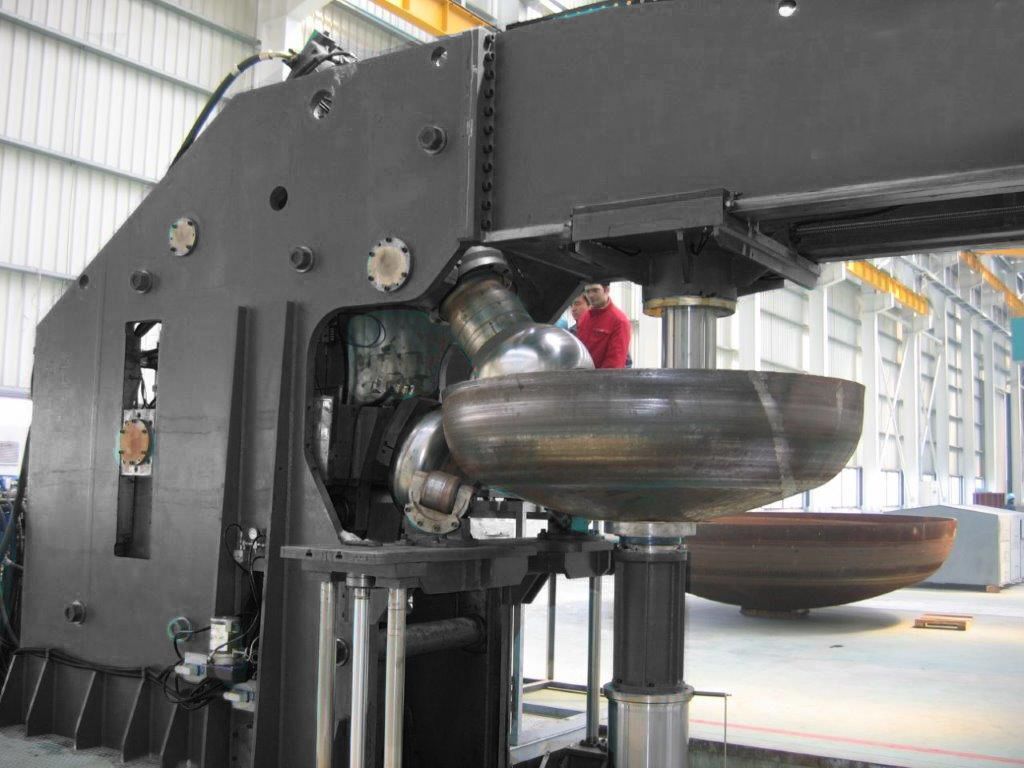

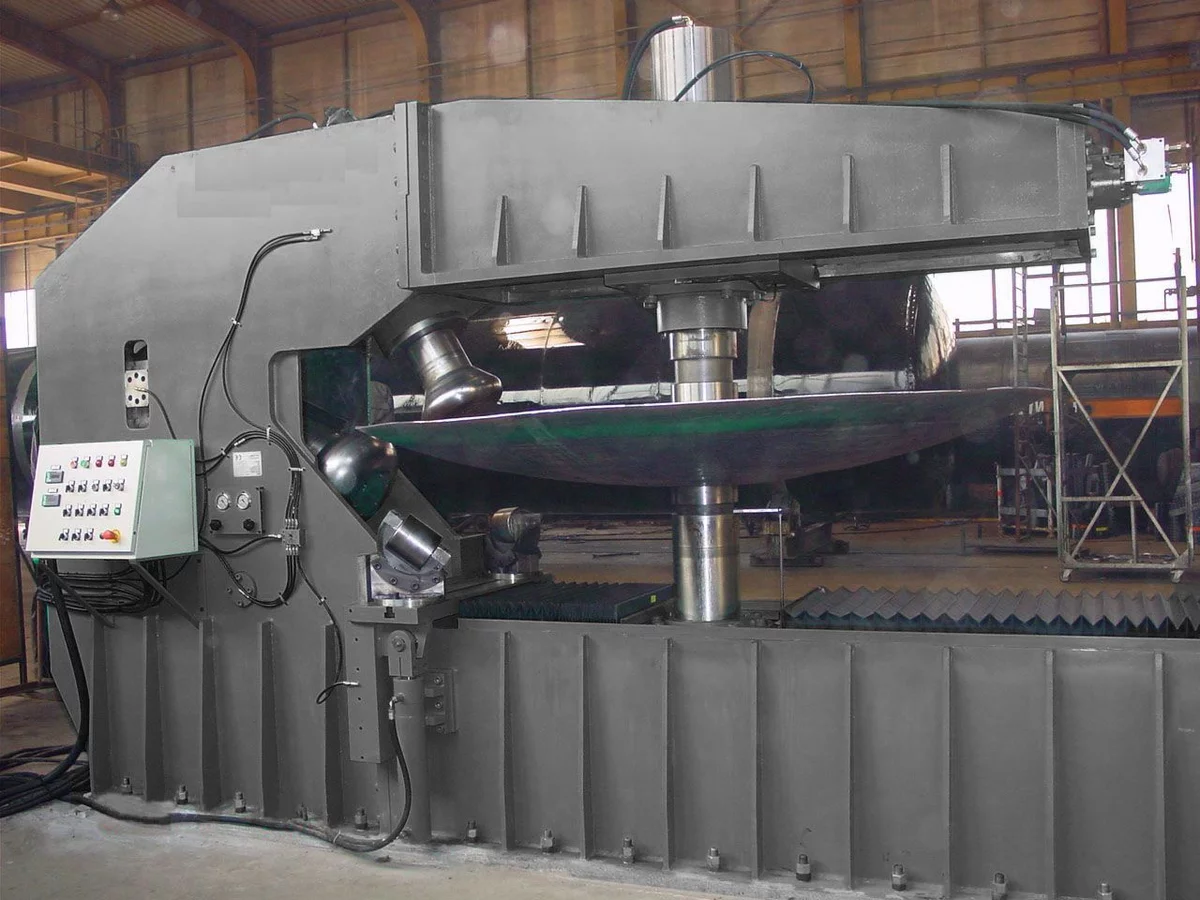

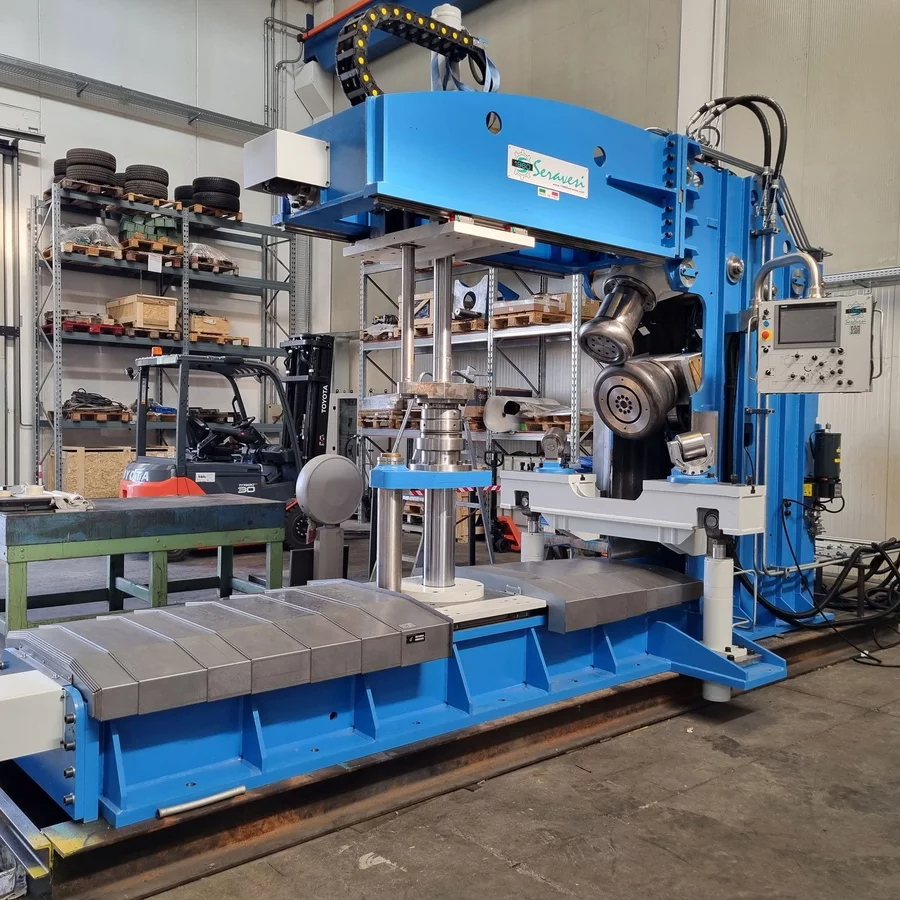

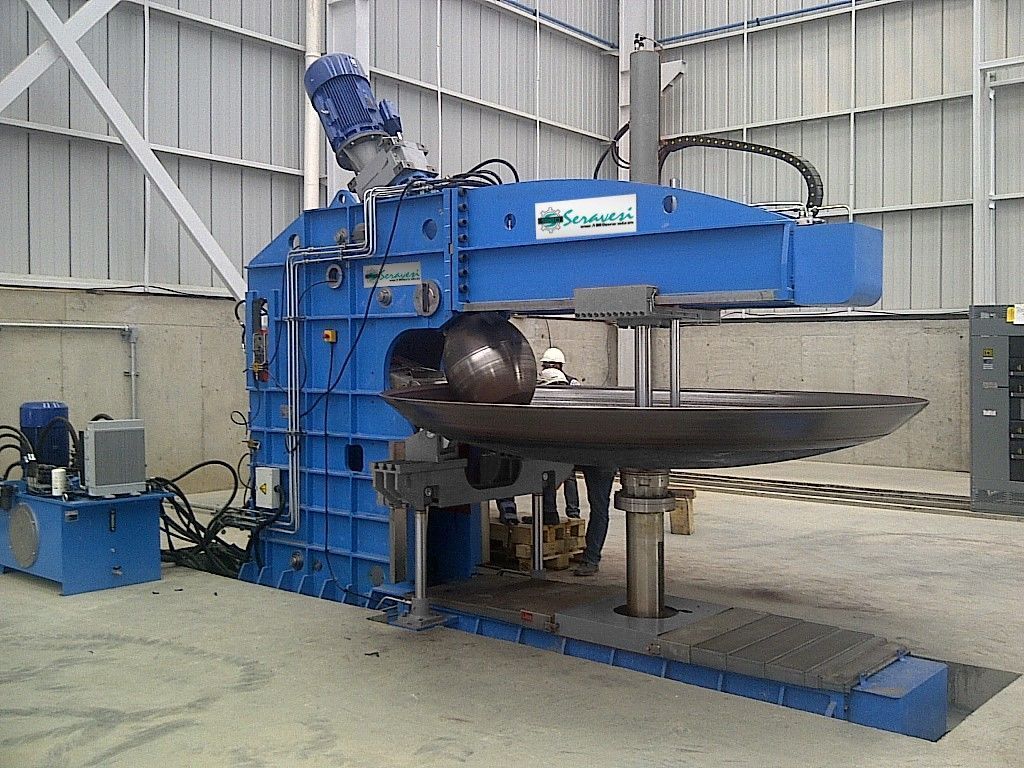

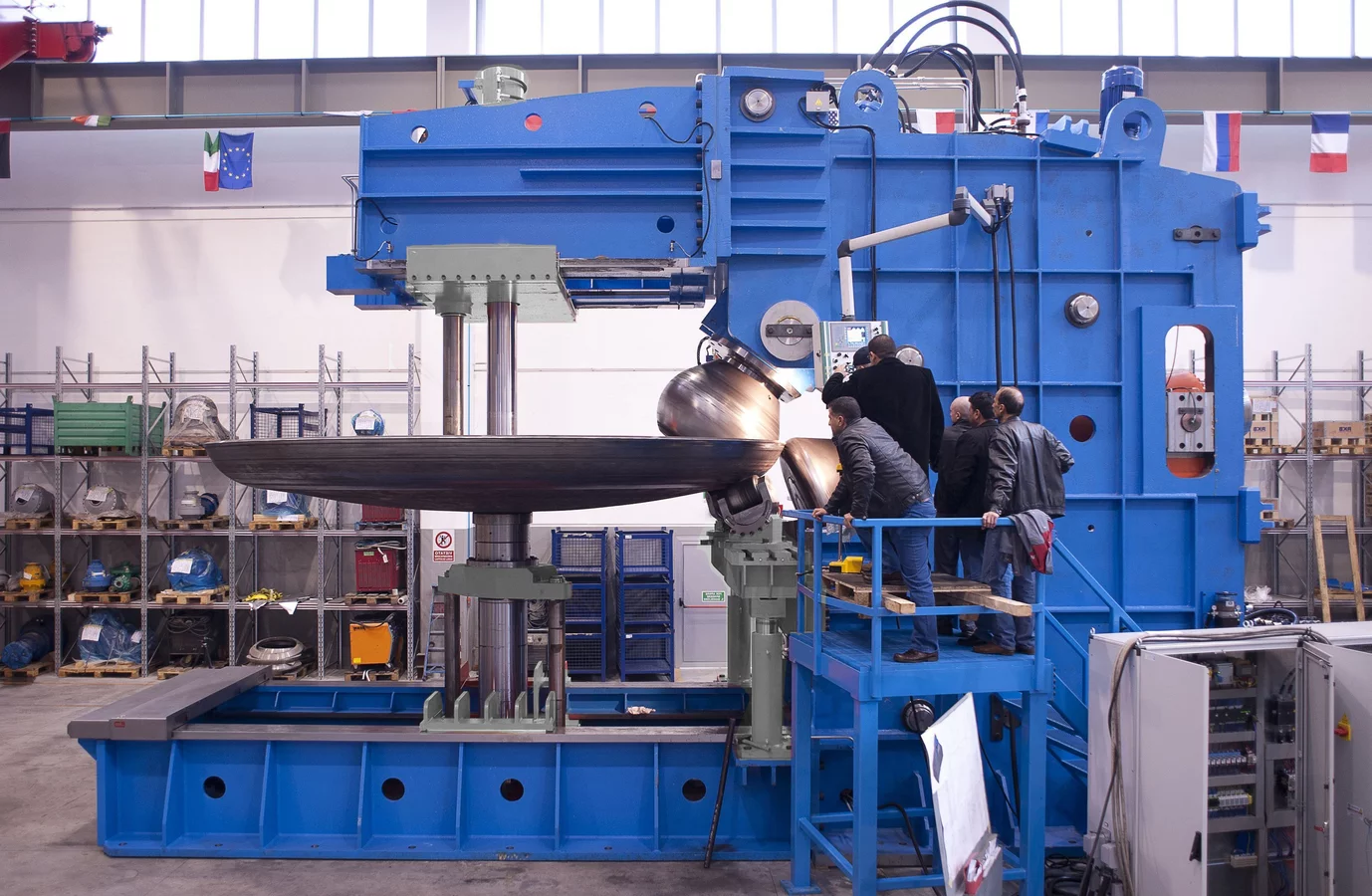

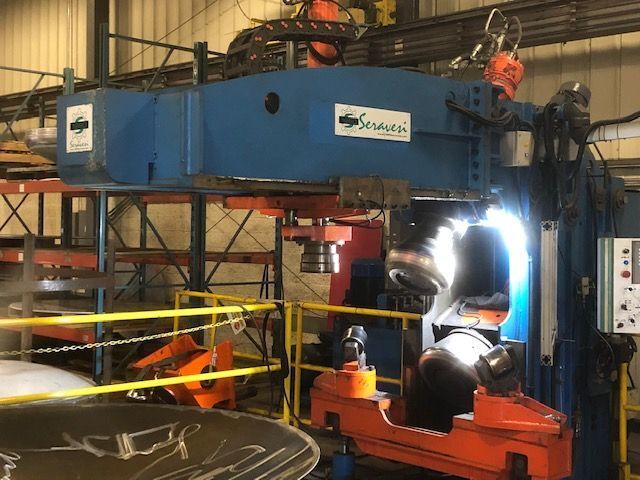

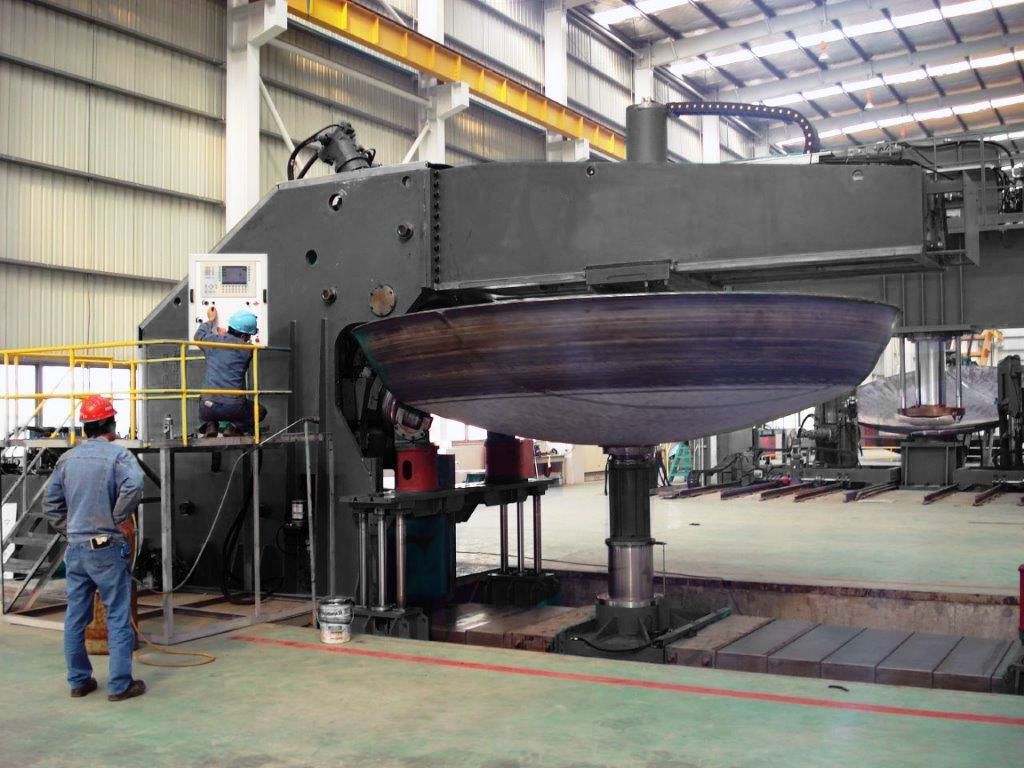

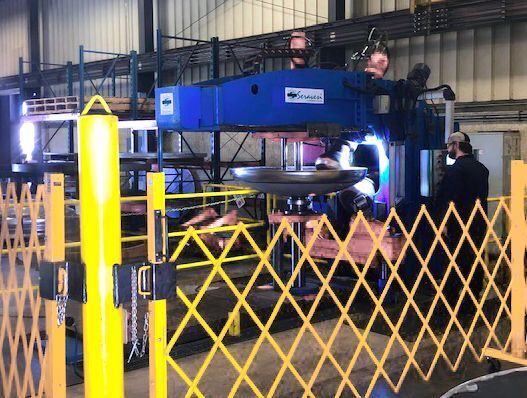

Walcarki do kołnierzy dennic HSM to w pełni hydrauliczne maszyny do formowania kołnierzy dennic, które uzupełniają produkcję polegającą na wyoblaniu dennic na prasach hydraulicznych i są używane do walcowania kołnierzy na dennicach płaskich, wypukłych, stożkowych, eliptycznych, półeliptycznych lub torysferycznych.
Po wyposażeniu walcarki w pakiet do obróbki na gorąco, możliwe jest użycie maszyny do produkcji dennic na gorąco.
Zakres walcowanych grubości blach na walcarkach do kołnierzy HSM
Od 12mm do 50mm w przypadku walcowania na zimno i do aż 100mm w przypadku formowania na gorąco.
Wysoka wydajność i łatwość obsługi
Zmniejszenie tolerancji dzięki sztywnej konstrukcji i precyzji ruchomych części maszyny oraz zaawansowanemu układowi hydraulicznemu, który wykorzystuje zawory proporcjonalne i pompy o zmiennej wydajności.

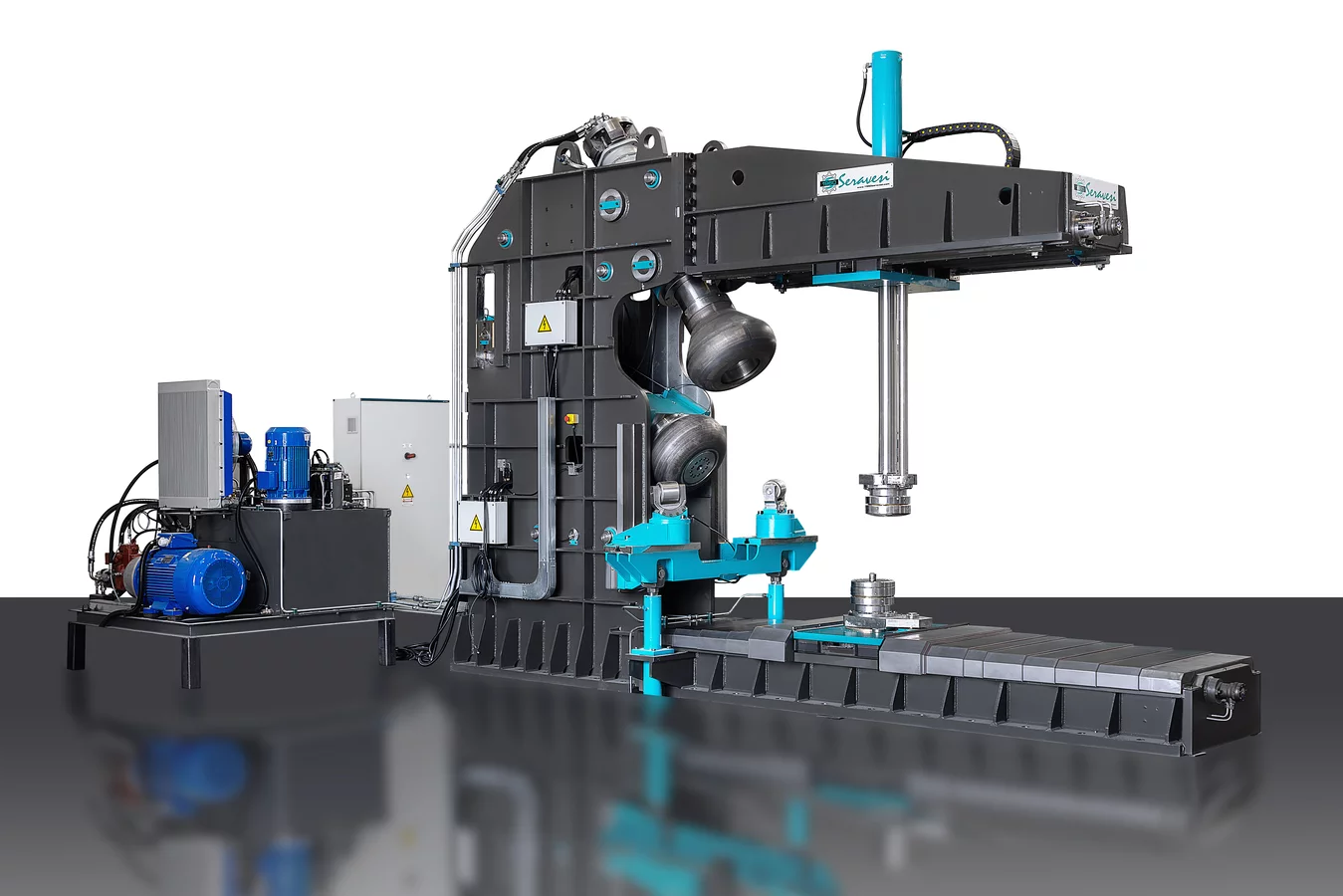

Model HSM
- W pełni hydrauliczne
- Łatwe w użyciu
- Wysoka wydajność
- Precyzja
Istnieje również możliwość konfiguracji lub zaprojektowania maszyny do innych, specjalnych zastosowań (na indywidualne zapytanie).
- ZMNIEJSZONA tolerancji dzięki sztywnej konstrukcji i precyzji ruchomych części maszyny oraz zaawansowanemu układowi hydraulicznemu wykorzystującemu zawory proporcjonalne i pompy o zmiennej wydajności.
- PRECYZYJA ruchu i pozycjonowania rolki gwarantująca gładkie, równe powierzchnie, wolne od śladów obróbki.
- WYSOKA PRODUKTYWNOŚĆ i łatwość obsługi.
- kotły i wymienniki ciepła
- zbiorniki i silosy
Górna i dolna belka poprzeczna oraz główny korpus maszyny wykonane ze spawanych elektrycznie płyt stalowych, poddanych normalizującej obróbce cieplnej.
Wózek podtrzymujący dennice (manipulator), który porusza się wzdłuż prowadnic z łożyskami kulkowymi obiegowymi.
Ruch hydraulicznego manipulatora realizowany za pomocą recyrkulacyjnych śrub kulowych.
Rolki kształtujące i formujące kute i hartowane ze specjalnej stali stopowej 42CrMo4.
Napędzana rolka formująca za pomocą planetarnej przekładni redukcyjnej i silnika hydraulicznego lub silnika elektrycznego w przypadku napędu elektrycznego i przechylnego.
Potencjometry liniowe zamontowane na każdym siłowniku, umożliwiające elektroniczne sterowanie wszystkimi siłownikami.
Siłowniki są wykonane ze stali stopowej i stali węglowej z chromowanym tłoczyskiem z wykorzystaniem uszczelek głównych marek.
Hydrauliczna jednostka sterująca składająca się z: zespołu pompy silnika, elektrozaworów, zaworów bezpieczeństwa gwarantujących ochronę przed przeciążeniem.
Pompy o zmiennej wydajności do bezstopniowej regulacji obrotów rolki formującej.
Łożyska zamontowane na wale głównym rolki formującej SKF lub FAG.
Automatyczny scentralizowany system smarowania z pompą posiadającą autonomiczny zbiornik, programowalny z panelu sterowania.
Układ elektryczny Siemens, ABB, Telemecanique, Moeller. Składa się z panelu sterowania ze stałą konsolą po prawej stronie maszyny, zapewniającego doskonały widok (oświetlonego) obszaru roboczego podłączonego do maszyny za pomocą niskiego napięcia oraz głównej szafki, w której zamontowane są inne komponenty elektryczne, w tym sterownik PLC SIEMENS S7.
Panel dotykowy SIEMENS KTP1200 PN z kolorowym ekranem dotykowym 12″. Zmieniając strony, można zobaczyć na wyświetlaczu pozycję rolek kształtujących i formujących, odczytać i ustawić pozycję manipulatora, który podtrzymuje dennicę, zarządzać bezstopniowo ich prędkością obrotową, funkcjami diagnostycznymi i alarmami maszyny.
Modem do zdalnego sterowania sterownikiem PLC w przypadku zmian oprogramowania i usuwania usterek maszyny.
System chłodzenia powietrzem lub wodą oleju hydraulicznego.
W ofercie również maszyny używane (na indywidualne zapytanie).
Technical specification HSM
