Prasy i wyoblarki do dennic

• Wszechstronność
• Wytrzymałość
• Łatwy serwis
• Elastyczna konfiguracja

Istnieje również możliwość konfiguracji lub zaprojektowania maszyny do innych, specjalnych zastosowań (na indywidualne zapytanie).

• WSZECHSTRONNOŚĆ W zależności od zainstalowanych akcesoriów, mogą być używane do różnych zadań, takich jak formowanie dennic, blach falistych i złożonych kształtów lub prostowanie blach i konstrukcji spawanych.
• NIEZAWODNOŚĆ Dzięki szczególnej koncepcji konstrukcyjnej, istniejące siły nie obciążają połączeń śrubowych mocujących części mechaniczne, ale są przejmowane przez specjalnie dobranych sworzniach w zależności od mocy maszyny. Specjalna konstrukcja zarówno górnej, jak i dolnej belki zapewnia, że gniazdo cylindra leży na osi neutralnej, aby uniknąć punktów narażonych na duże naprężenia.
• ŁATWA KONSERWACJA dzięki łatwemu dostępowi do części elektrycznych i hydraulicznych oraz dzięki diagnostyce na panelu sterowania, który jest zawsze w zasięgu ręki operatora.

• przemysł morski
• kotły i wymienniki ciepła
• zbiorniki i silosy

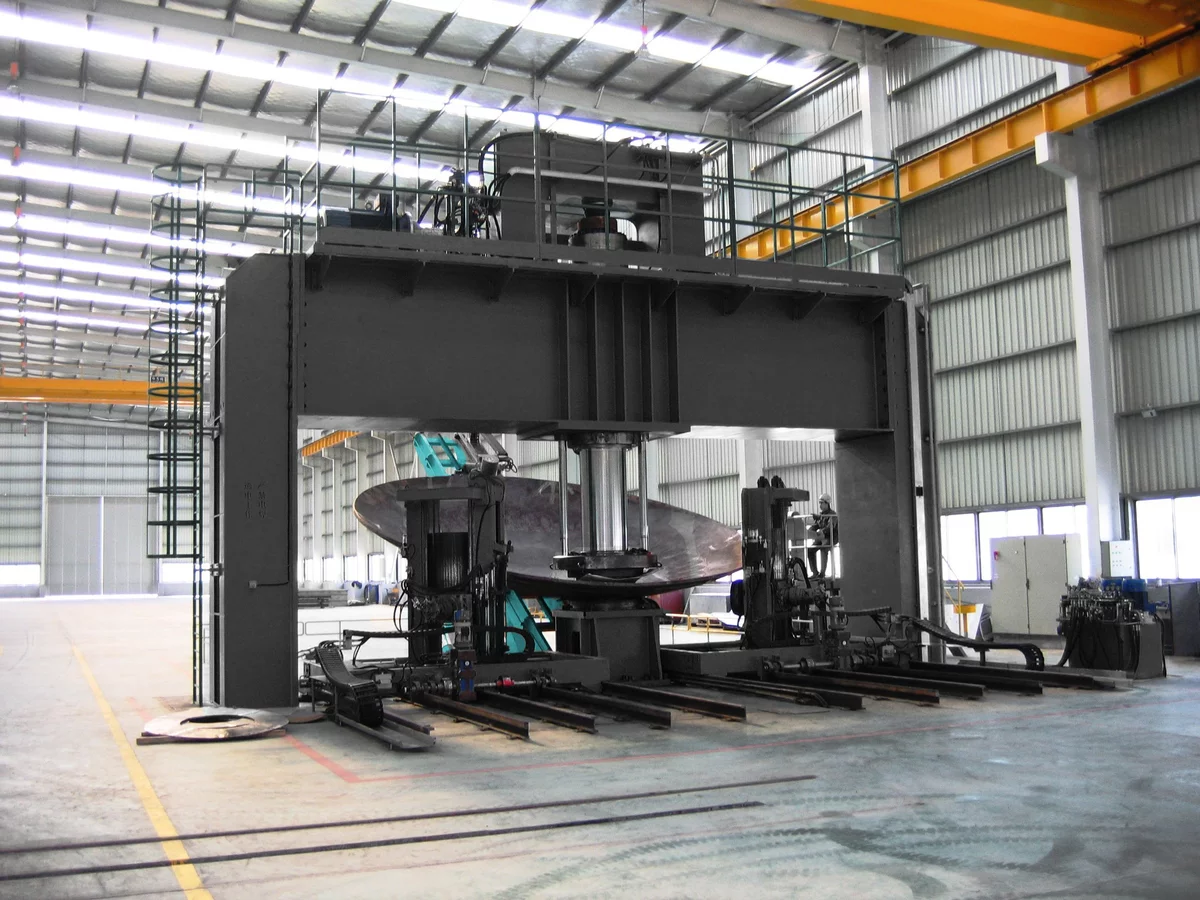

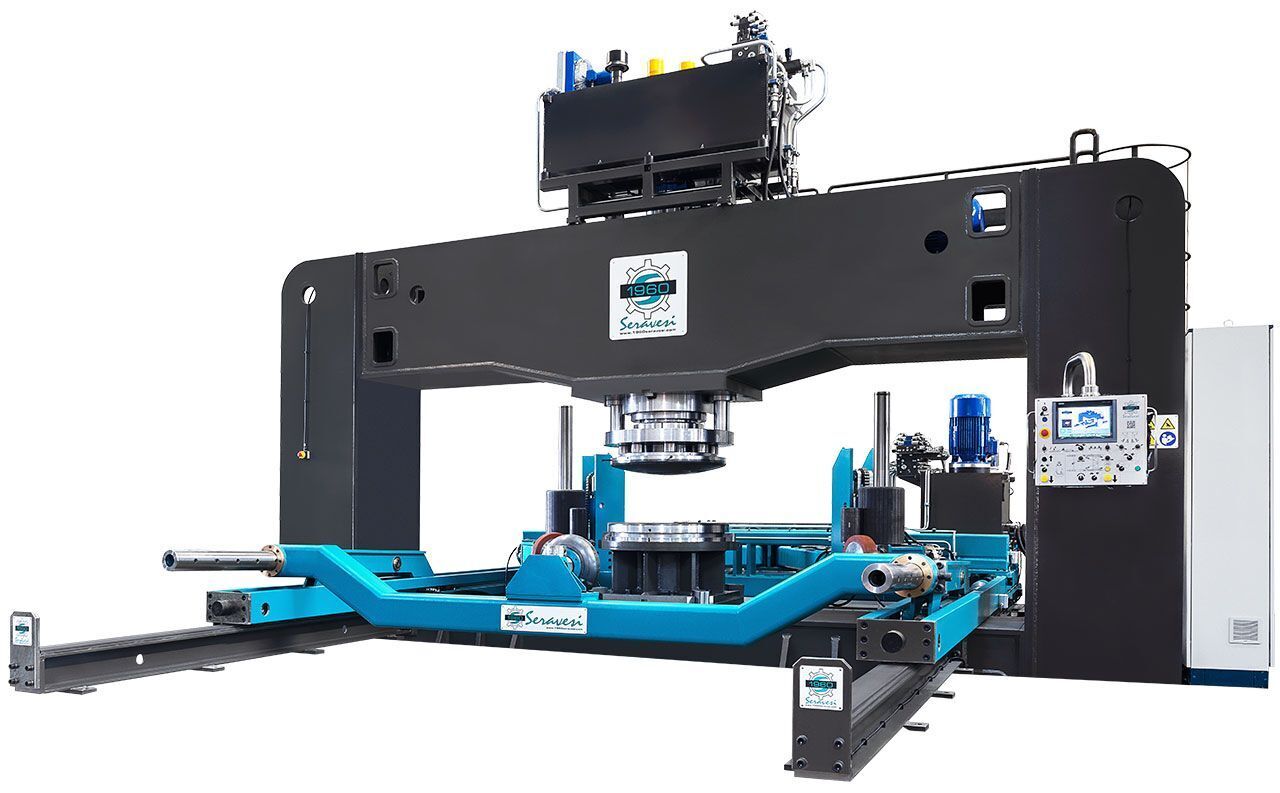

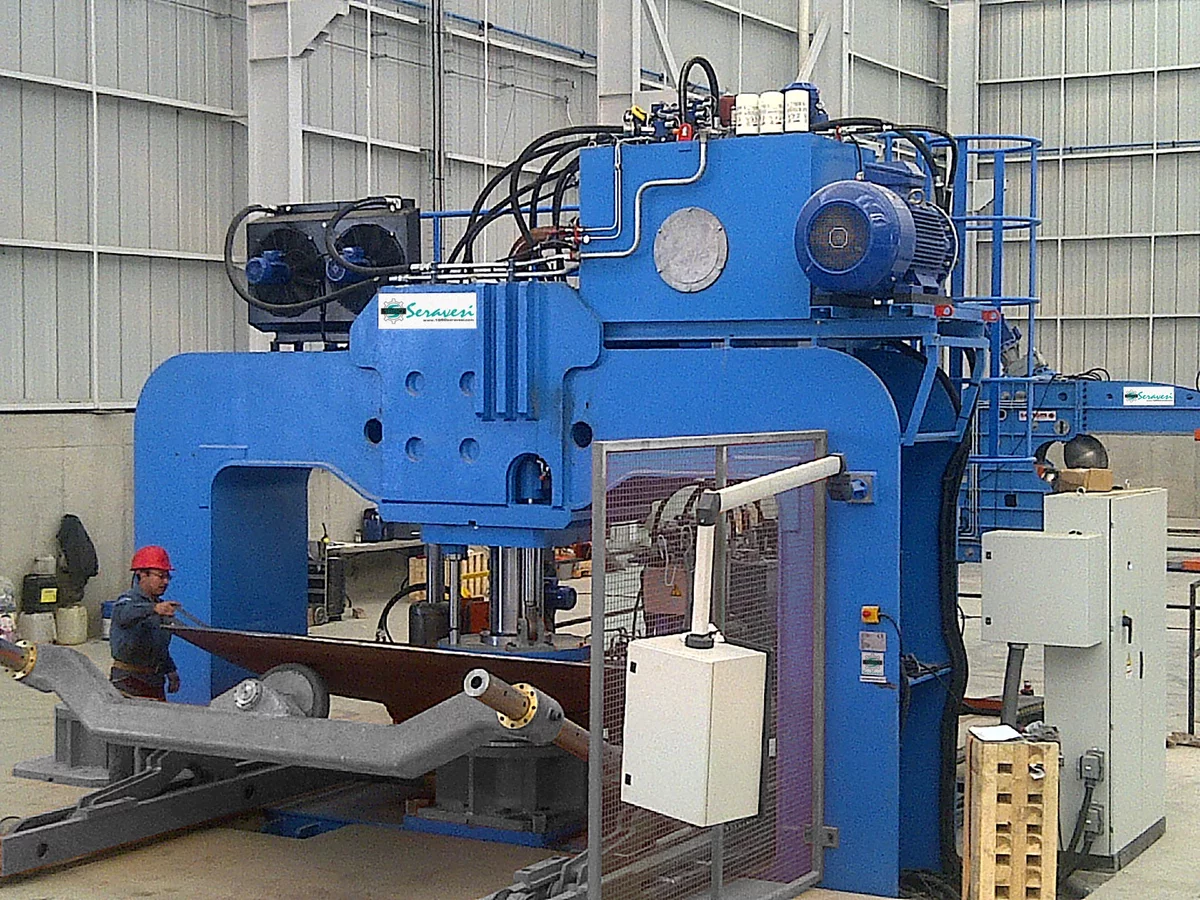

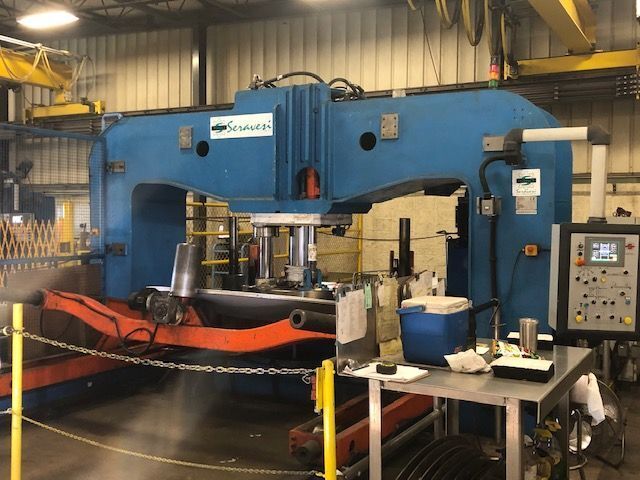

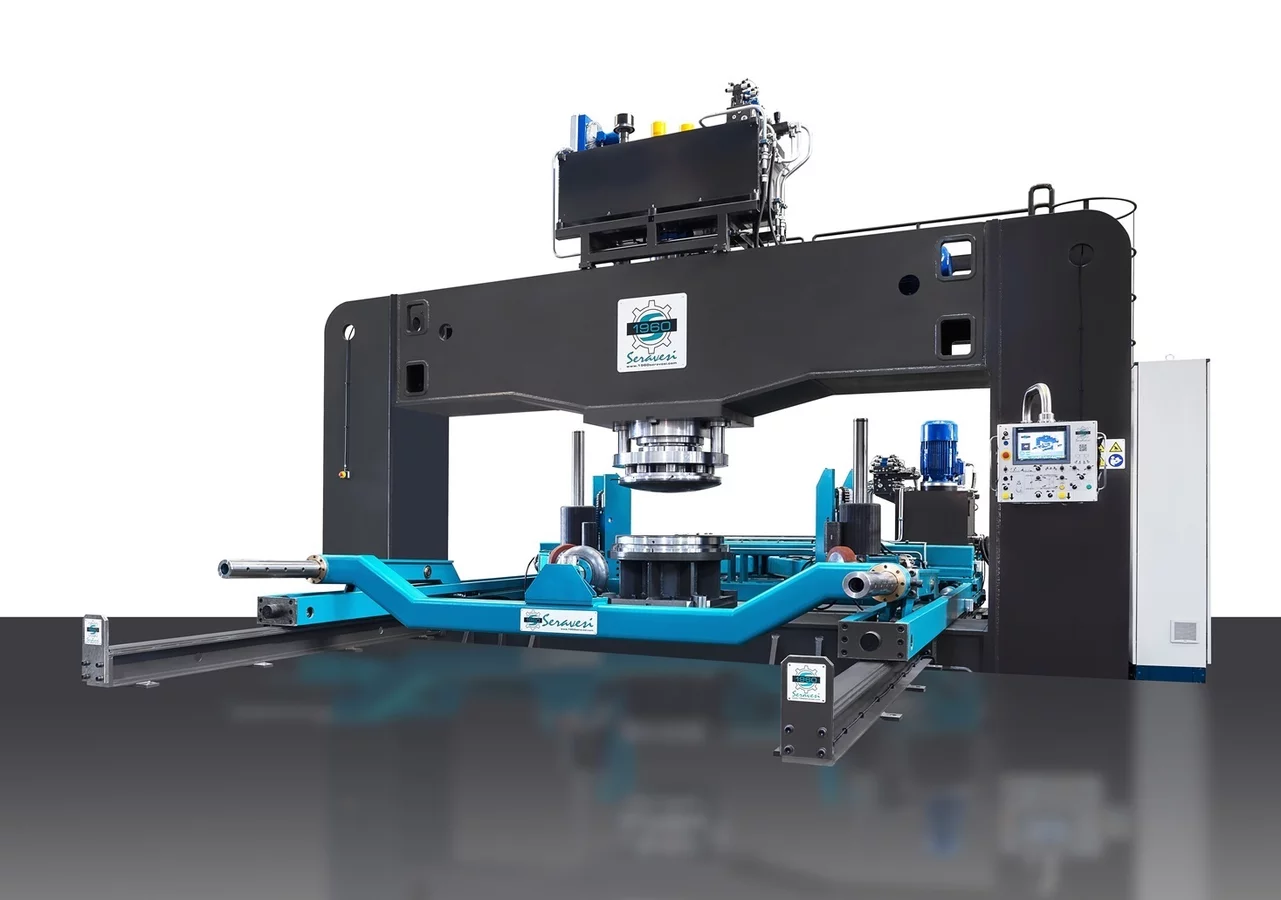

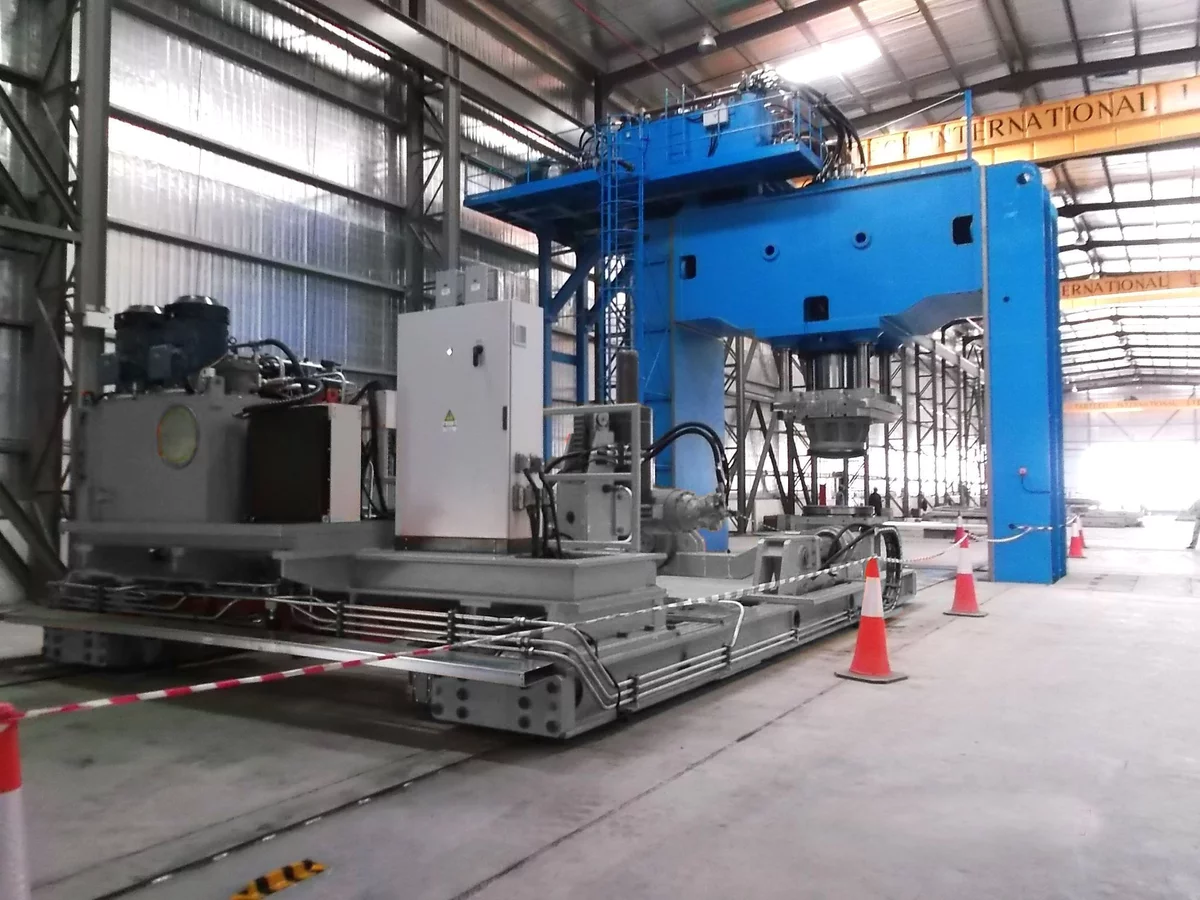

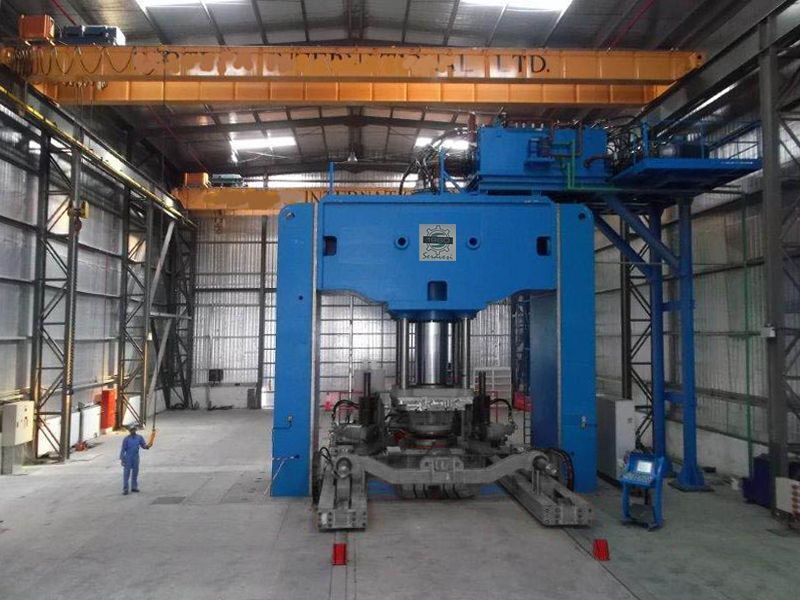

Nasze prasy składają się z niskiej belki dolnej, dwóch bocznych słupów i belki górnej, gdzie znajduje się siłownik hydrauliczny i hydrauliczna jednostka sterująca. W przypadku pras o niskim tonażu konstrukcja jest monolityczna.

Dolna belka jest wyposażony w rowki teowe do bezpośredniego mocowania wyposażenia prasy, jak i form, również wyposażonych w rowki teowe.

Konstrukcje belki dolnej, słupów i belki górnej są wykonane ze spawanych blach o różnej grubości, poddanych odprężaniu cieplnemu w celu usunięcia naprężeń spowodowanych spawaniem oraz piaskowaniem i powłoką gruntującą.

Hydrauliczna jednostka sterująca składa się z: zespołu pompy i silnika, elektrozaworów, zaworów bezpieczeństwa gwarantujących ochronę przed przeciążeniem. Jednostka jest umieszczona nad górną belką i jest połączona bezpośrednio z siłownikiem hydraulicznym za pomocą specjalnych, wstępnie napełnionych zaworów.

System elektryczny Siemens, ABB, Telemecanique, Moeller. Składa się z ruchomego, flagowego panelu sterowania, podłączonego do maszyny za pomocą niskiego napięcia i szafki głównej, w której zainstalowane są wszystkie komponenty elektryczne, a także sterownik PLC SIEMENS S7.

Potencjometr liniowy zamontowany na cylindrze do odczytu pozycji i zarządzania programem prasowania.

Niezależny panel dotykowy SIEMENS KTP1200 PN z 12-calowym kolorowym ekranem dotykowym. Zmieniając strony, można zobaczyć na wyświetlaczu pozycję siłownika, ustawić jego prędkość opadania i wznoszenia, ustawić ciśnienie robocze oraz funkcje diagnostyczne i alarmy maszyny. Jeśli istnieje automatyczny manipulator MFB, wyświetla on również jego wszystkie osie i diagnostykę.

Modem do zdalnego sterowania sterownikiem PLC w przypadku zmian oprogramowania i usuwania usterek maszyny.

System chłodzenia powietrzem lub wodą oleju hydraulicznego.

Siłownik hydrauliczny: specjalna konstrukcja siłownika zapewnia szybkie opadanie bez maksymalnego wykorzystania energii elektrycznej. Siłownik jest wyposażony w 2 lub 4 kolumny prowadzące, które zapobiegają obracaniu się tłoka i zapewniają maksymalną sztywność podczas całego skoku.

• Formy do dennic
• Stemple do dennic
• Formy V z różnymi kątami
• Formy 'gięte' o różnych promieniach
• Formy z napędem lub rolkami jałowymi
• Pakiet 'Turbo boost' zwiększający liczbę cykli na minutę

W ofercie również maszyny używane (na indywidualne zapytanie).

• Łatwa obsługa
• Wysoka powtarzalność
• Łatwy serwis
• Wysoka wydajność

Istnieje również możliwość konfiguracji lub zaprojektowania maszyny do innych, specjalnych zastosowań (na indywidualne zapytanie).

• TOLERANCJA pracy z dużym obciążeniem dzięki solidnej konstrukcji maszyny.
• ŁATWOŚĆ obsługi i indywidualna kontrola operatora, ponieważ wszystkie elementy sterujące znajdują się na konsoli sterowania zarówno na prasie, jak i na manipulatorze. Elementy sterujące są niskonapięciowe (24 VAC) i ograniczone do niezbędnego minimum.
• ZMNIEJSZENIE czasu produkcji i ZWIĘKSZENIE szybkości cykli produkcyjnych dzięki innowacyjnej konstrukcji siłownika dociskowego prasy oraz zaawansowanym układom hydraulicznym i elektronicznym manipulatora.

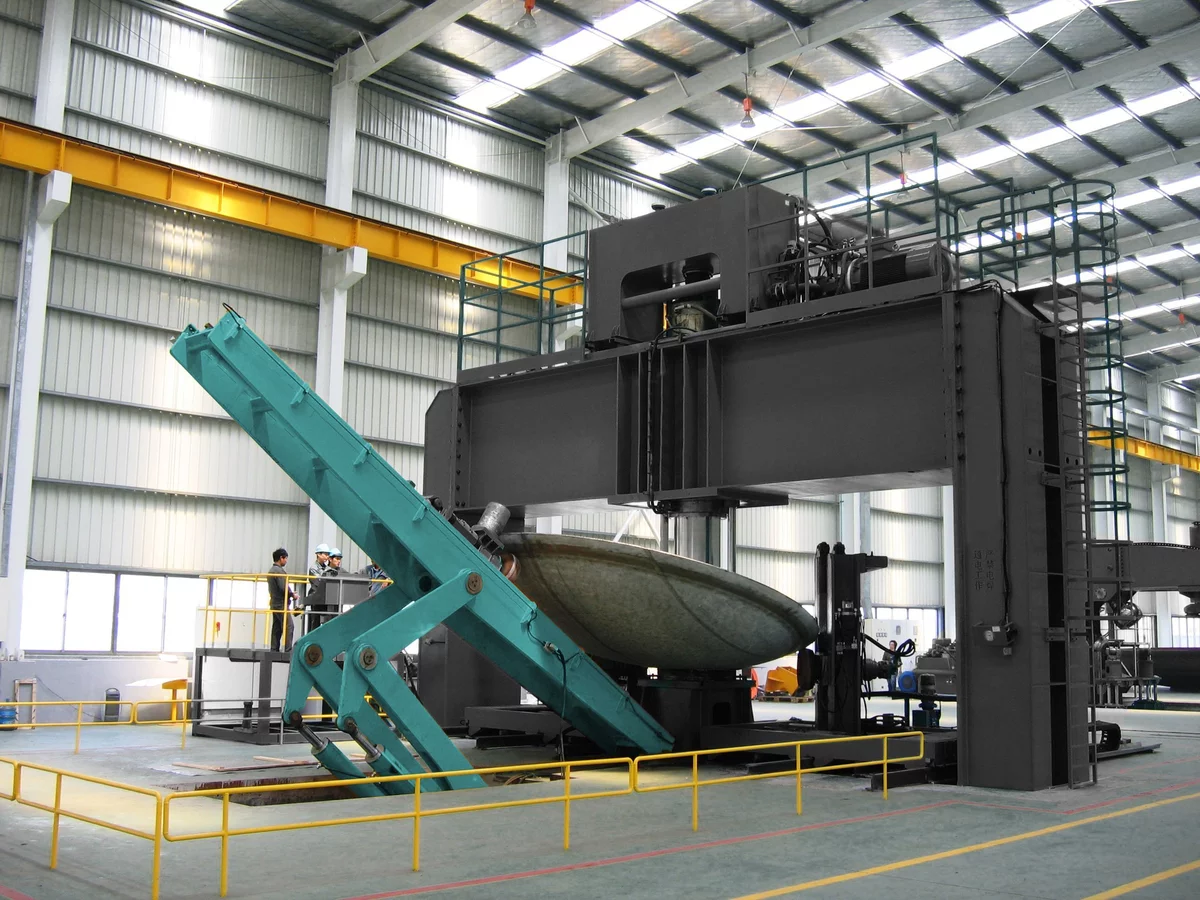

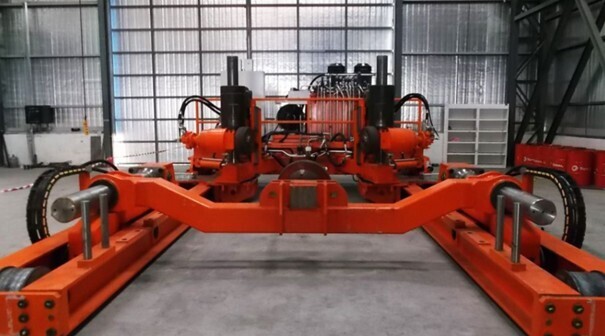

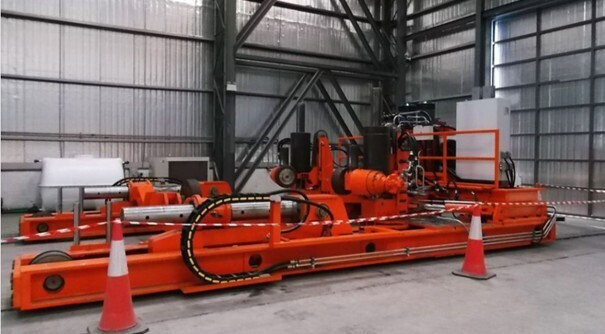

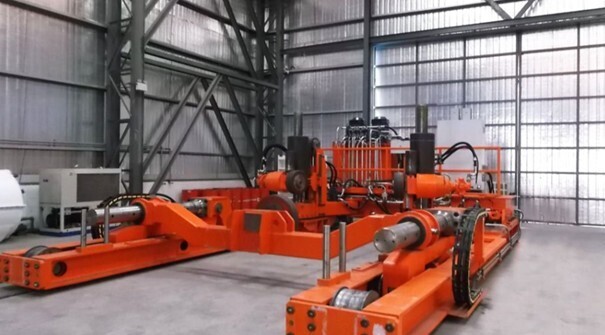

Konstrukcja manipulatora wykonana z blach stalowych spawanych elektrycznie, poddanych normalizującej obróbce cieplnej.

Dwie rolki napędowe zamontowane na tylnych ramionach do obracania tarczy za pomocą planetarnych przekładni redukcyjnych i silnika hydraulicznego.

Przednie ramię z kołem jałowym, regulowane na żądanie do 75°.

Siłowniki wykonane ze stali stopowej i węglowej z chromowanym tłoczyskiem z wykorzystaniem uszczelnień głównych marek.

Potencjometry liniowe zamontowane na każdym ramieniu, umożliwiające elektroniczne sterowanie wszystkimi osiami manipulatora.

Pompy hydrauliczne napędzane silnikami elektrycznymi

Wstępnie ustawiony pomiar
- Dla kąta obrotu
- Dla liczby nacisków w różnych pozycjach

Układ elektryczny w pełni zintegrowany z układem elektrycznym prasy

Hydrauliczna jednostka sterująca składająca się z: zespołu pompy silnika, elektrozaworów, zaworów bezpieczeństwa gwarantujących ochronę przed przeciążeniem.

• Formy do dennic
• Stemple do dennic
• Formy V z różnymi kątami
• Formy 'gięte' o różnych promieniach
• Formy z napędem lub rolkami jałowymi
• Pakiet 'Turbo boost' zwiększający liczbę cykli na minutę

W ofercie również maszyny używane (na indywidualne zapytanie).
